Четырехшариковая машина
- Применение для испытаний смазок и материалов:
- Смазки: стержень и V-образный блок, блок на кольце, испытание на машине Тимкена при критических нагрузках, оценка крутящего момента при нарезании резьбы, высокотемпературные/высокоскоростные подшипники, испытание на четырехшариковой машине, испытание на четырехшариковой машине при критических нагрузках, высокотемпературные роликовые подшипники, термоокислительная стабильность, износ при фретинге, гидролитическая стабильность, испытание на коррозионное воздействие пластичных смазок, изотермическое окисление, гидравлические жидкости (Vickers and Conestoga)
- Топлива и растворители: оценка смазочных свойств топлив с использованием узла трения «шарик на трех дисках», тонкопленочный испаритель, имитатор топливных отложений
- Материалы: подшипники скольжения, универсальная машина для испытания жидких и твердых образцов, перекрестные цилиндры, аппарат низкоскоростного трения, стержень на диске, износ магнитных носителей и бумаги, система для оценки срока службы торцовой муфты, износ тонкослойных покрытий (электрические контакты), высокоскоростной подшипник/механическая муфта
ГОСТ 9490 – ASTM D2266 – ASTM D2596 – ASTM D2783 – ASTM D4172 – ASTM D5183 – ISO 20623 – DIN 51350
Характеристики: Противоизносные свойства
Производитель: Falex Corporation

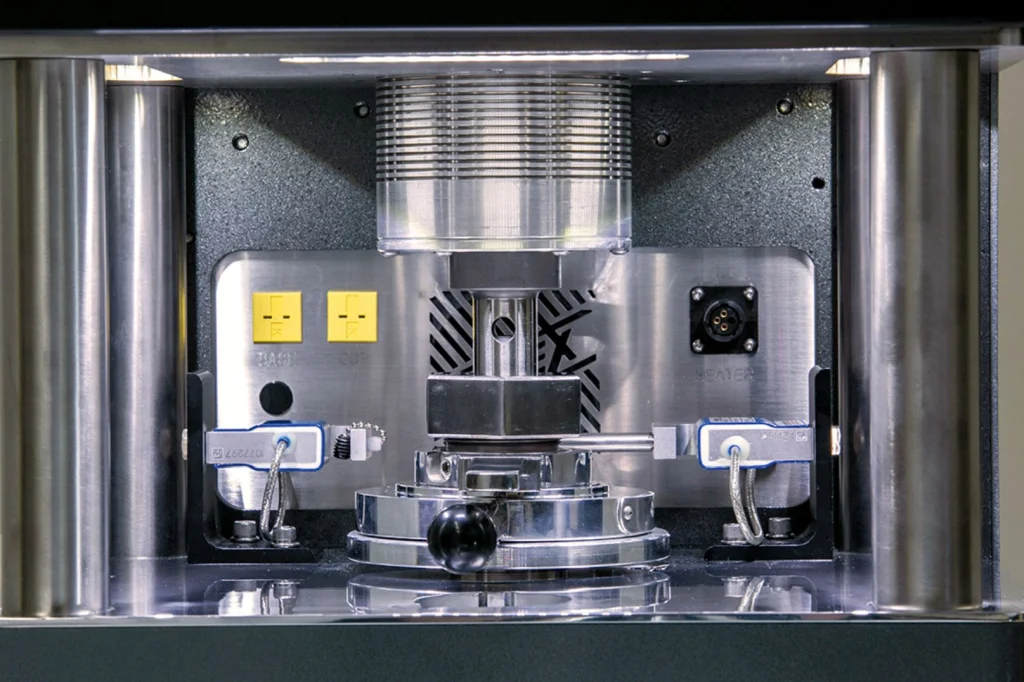

Испытательная четырехшариковая машина Фалекс используется для определения противоизносных свойств смазочных масел и пластичных смазок в условиях скольжения и вращения.
Три стальных шарика диаметром 0.5 дюйма неподвижно закрепляются и покрываются испытуемым смазочным материалом. Четвертый стальной шарик диаметром 0.5 дюйма прижимается к полости, образованной тремя неподвижно закрепленными шариками для обеспечения трехточечного контакта, и вращается в течение заданного времени. Смазочные материалы сравниваются с использованием среднего значения диаметров пятен износа на трех нижних неподвижно закрепленных шариках.
Стандартная испытательная четырехшариковая машина Фалекс поставляется с электродвигателем мощностью ? л.с. для привода вращающегося шарика с частотой вращения 1200 об/мин. Механический рычаг обеспечивает прикладывание нагрузок до 50 килограмм на шарик. Цифровая система регулирования температуры контролирует заданную начальную температуру (от температуры окружающей среды до 200 ?С) и отображает температуру смазочного материала в процессе испытания. Цифровой таймер контролирует продолжительность испытания (от 1 секунды до 999 часов).
Четырехшариковая машина Фалекс с регулируемым приводом поставляется с электродвигателем мощностью 1 л.с. и регулируемой частотой вращения в стандартном рабочем диапазоне от 60 до 3600 об/мин. По заказу могут поставляться дополнительные системы, обеспечивающие частоту вращения до 10000 об/мин. Пневматическая нагрузочная система обеспечивает прикладывание нагрузки до 180 кг на шарик. Цифровая система измерения трения отображает силу трения (от 0 до 1000 грамм). Цифровая система регулирования температуры контролирует заданную начальную температуру (от температуры окружающей среды до 200 ?С) и отображает температуру смазочного материала в процессе испытания. Цифровой таймер контролирует продолжительность испытания (от 1 секунды до 999 часов). По заказу может поставляться дополнительная система контроля среды в испытательной чашке. Испытательная четырехшариковая машина Фалекс предназначена для обеспечения прецизионной нагрузки, требуемой для выполнения точных испытаний на износ. В результате выполнения межлабораторных сравнительных испытаний установлено, что это единственная испытательная машина, которая полностью соответствует требованиям по прецизионности, изложенным в методах испытаний ASTM D 2266 и D 4172. Испытательная четырехшариковая машина Фалекс обеспечивает выполнение испытаний в соответствии с требованиями ASTM.
Технические характеристики четырехшариковой машины
Нагрузка:
Четырехшариковая испытательная установка с регулируемым приводом: пневматическая нагрузка, максимум 180 кг
Стандартная четырехшариковая испытательная установка: статическая нагрузка и механический рычаг, максимум 50 кг
Частота вращения:
Четырехшариковая испытательная установка с регулируемым приводом: с бесступенчатым регулированием от 60 до 3600 об/мин. От 1 до 10000 об/мин с использованием дополнительного оборудования для изменения частоты вращения
Стандартная четырехшариковая испытательная установка: 1200 об/мин
Регулирование температуры:
Цифровое регулирование от температуры окружающей среды до 200 ?С
Автоматическое начало выполнения испытания при достижении температуры испытания
Продолжительность испытания:
Цифровой программируемый таймер (от 1 секунды до 999 часов)
Измерение трения:
Четырехшариковая испытательная установка с регулируемым приводом: динамометрический датчик и цифровой дисплей силы трения
Стандартная четырехшариковая испытательная установка: не применяется
Рабочая среда:
Сухая или смазываемая (жидкости, пластичные смазки, сухая смазочная пленка)
Требования к размерам:
66 дюймов (высота) х 36 дюймов (глубина) х 32 дюйма (ширина) (168 см х 91 см х 81 см)
Требования к вспомогательным системам:
220 В, 60 циклов (50 циклов дополнительно), однофазная линия питания, 10 Ампер
Чистый сухой воздух под давлением 80 psig (модель F-1519)
Информация о поставке оборудования:
Вес транспортного контейнера: 750 фунтов (341 кг); габаритные размеры транспортного контейнера: 43 дюйма х 36 дюймов х 75 дюймов (109 см х 91 см х 191 см)
